產品名稱：電動襯膠蝶閥[ 2015-10-21 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 一、電動襯膠蝶閥產品概述
電動襯膠蝶閥的蝶板安裝于管道的直徑方向。不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。在管道中一般應當水平安裝。由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
二、電動襯膠蝶閥產品特點
（1）采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。
（2）密封面耐磨性好（橡膠耐磨性是銅的七倍）。
（3）可以任何位置安裝，維修方便。
（4）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（5）橡膠材料無任何毒性，并且抗菌、抗霉。
三、電動襯膠蝶閥主要設計標準
設計標準 GB/T2238-1989 法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 結構長度 GB/T12221-1989 壓力試驗 GB/T13927-2000；JB/T9092-1999
四、電動襯膠蝶閥執行器參數及特點
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列。≥DN600口徑閥門一般采用380VAC電動執行器。
五、電動襯膠蝶閥主要零件材料
零件名稱 材料 閥體 球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨
六、電動襯膠蝶閥主要性能規范
公稱通徑DN(mm) DN50～1200 公稱壓力 PN(MPa) 0.6 1.0 1.6 試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 低壓氣密試驗 0.5～0.7 適用介質 空氣、水、污水、蒸氣、煤氣、油品等
- 七、電動襯膠蝶閥安裝連接尺寸
公稱通經(DN) 主要尺寸 法蘭尺寸 L L1 H H1 1.0MPa 1.6MPa D D1 n-Фd D D1 n-Фd 50 108 43 63 530 165 125 4-18 165 125 4-18 65 112 46 70 530 185 145 4-18 185 145 4-18 80 114 46 83 565 200 160 4-18 200 160 8-18 100 127 52 105 600 220 180 8-18 220 180 8-18 125 140 56 115 640 250 210 8-18 250 210 8-18 150 140 56 137 705 285 240 8-22 285 240 8-22 200 152 60 164 775 340 295 8-22 340 295 12-22 250 165 68 206 945 395 350 12-22 405 355 12-26 300 178 78 230 1070 445 400 12-22 460 410 12-26 350 190 78 248 1140 505 460 16-22 520 470 12-26 400 216 102 289 1210 565 515 16-26 580 525 16-26 450 222 114 320 1335 615 565 20-26 640 585 16-30 500 229 127 342 1415 670 620 20-26 715 650 20-30 600 267 154 413 1605 780 725 20-30 840 770 20-33 700 430 165 478 1844 895 840 24-30 910 840 24-36 800 470 190 525 2040 1015 950 24-33 1025 950 24-39 900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48

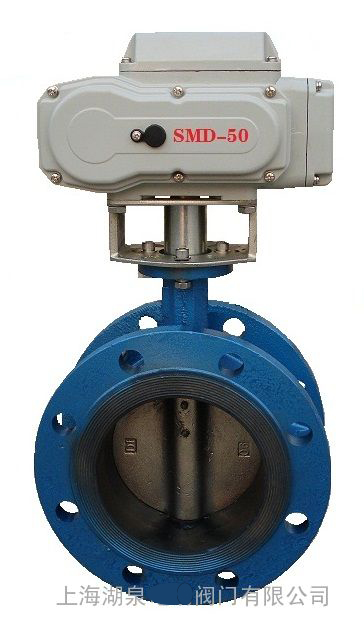

- 八、電動襯膠蝶閥外形圖
電動襯膠法蘭蝶閥 電動軟密封蝶閥 (全襯膠、半襯膠)
