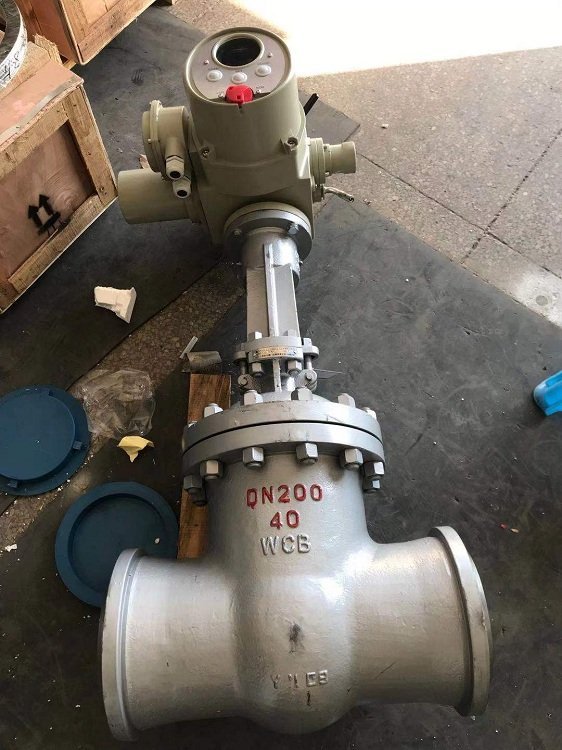

電動閘閥Z961Y_25,DN200圖片及尺寸規格表

[ 2024-06-05 ]

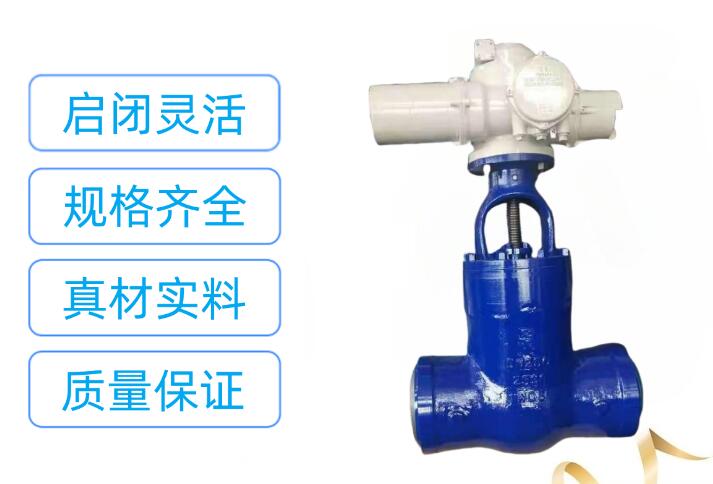

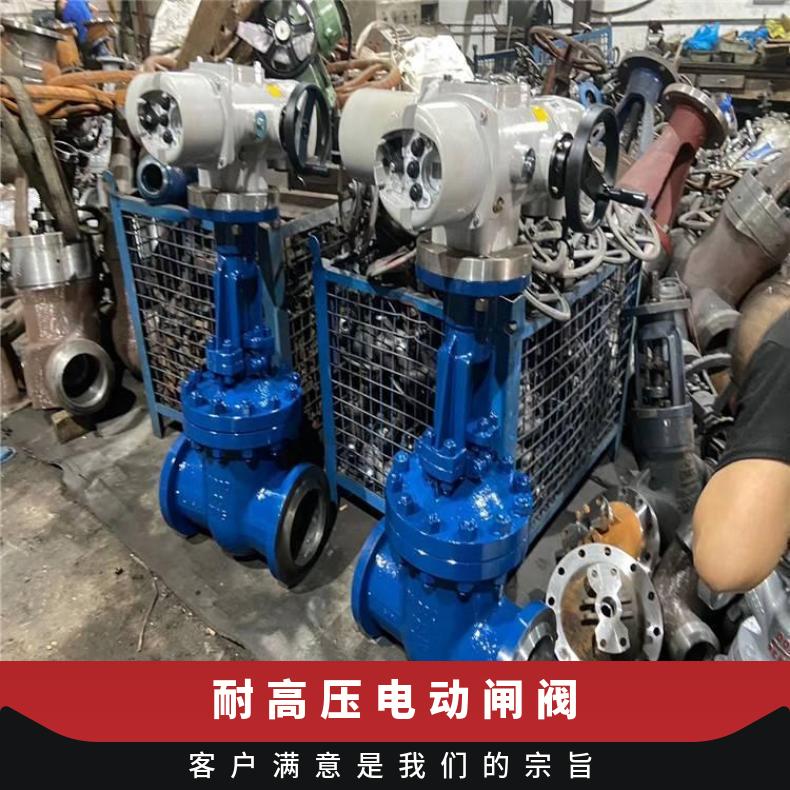

電動焊接閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動焊接閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。高溫高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

能規范：

型號	公稱壓力 (MPa)	實驗壓力	工作溫度(℃)	適用介質
強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）
Z961H-16C Z961W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z961W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z961W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z961W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

焊接電動閘閥外形尺寸：

型號	公稱通徑 DN （ mm ）	主要尺寸（ mm ）			重量（ kg ）
型號	公稱通徑 DN （ mm ）	L	D1	D2	重量（ kg ）
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V	150	650	164	200	420
	175	750	186	223	526
	200	800	200	262	550
	225	850	233	282	595
	250	950	275	325	1210
	300	1200	312	380	2100
Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V	150	700	150	200	420
	175	750	175	223	530
	200	800	200	262	560
	225	850	220	282	600
	250	950	265	325	1220
	300	1194	305	380	2120
Z960Y-320 Z960Y-P57170V	150	700	150	200	615
	175	750	170	225	680
	200	800	200	262	695
	225	850	207	283	700
	250	950	250	325	1460
	300	1245	265	377	2650

零件名稱Part name	材料牌號Material designation
閥體Body	WCB	WC6	WC9
閥板Disc	WCB	WC6	WC9
閥蓋Bonnet	25	12Cr1Mo1VA
閥桿Stem	1Cr17Ni2	20Cr1Mo1VA
閥座Seat	25	12Cr1Mo1VA
密封環Sealing ring	S軟鋼(增強柔性石墨)S soft steel (flexible graphite)	S軟鋼S soft steel	F軟鋼F Soft steel
填料Packing	增強柔性石墨Fexible graphite
支架Yoke	WCB	WCB或WC6
閥桿螺母Stem nut	45(ZCuZn25A16Fe3Mn3)
四開環Four piece ring	1Cr13	20Cr1MoVA

Z961Y電站閘閥主要是作為水、蒸汽管路上的啟閉裝置，用于切斷或接通管路中的介質。使用時應全開或是全閉，不能作調節閥使用。電站閘閥工作原理：按順時針轉動手輪或閥桿螺母，閥桿帶動閘板下行，使密封面吻合，切通道，即為關閉；反之則為開啟。設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。材質符合ASME、JIS、GB、JB、DL等國內外相關標準。

所有閥門的密封副均采用不同硬度的Stellite硬質合金堆焊而成，密封副配對合理，密封性能好：耐高溫、硬度高、抗擦傷、耐沖蝕、壽命長。

上密封面采用奧氏體不銹鋼或Stellite硬質合金堆焊而成，密封可靠、耐腐蝕，更換填料可在不停機的情況下進行，不影響系統運行。

體蓋采用壓力自緊式密封結構，壓力越高，密封性能越好。

閘閥采用雙閘板或彈性閘板結構，密封可靠，動作靈活，維修方便。

閥桿螺母與支架連接部分安裝了推力球軸承，轉動力矩小、啟閉靈活、省力省電。
